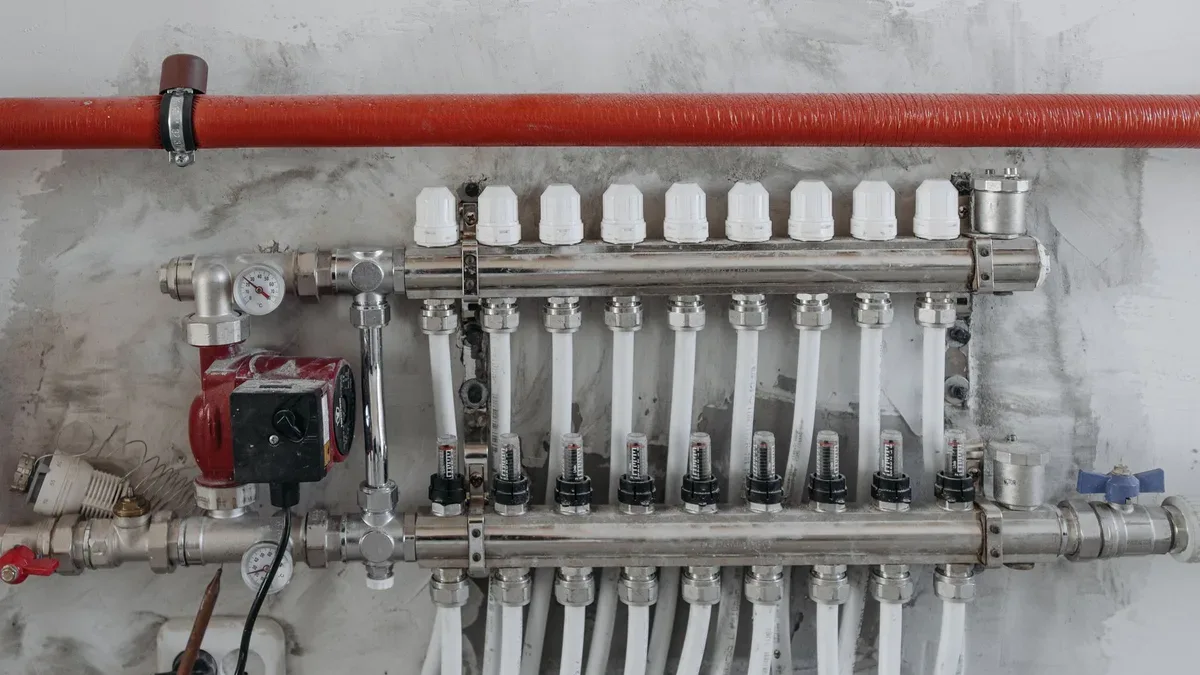

Un schéma hydraulique de pompe à chaleur avec ballon tampon sert à garantir que la pompe travaille toujours avec assez d'eau dans le circuit, quel que soit l'état des émetteurs. Sans ce volume, l'appareil enchaîne les cycles courts et perd en rendement. Le ballon n'est pas un accessoire de confort : il découple le circuit primaire de la pompe du circuit secondaire des radiateurs ou du plancher. Voici comment lire le schéma, ce qu'il faut demander, et les erreurs qui abîment une installation par ailleurs correcte.
Le geste concret : quoi regarder, quoi demander, avec quels mots
Sur le schéma, repérez d'abord le ballon tampon et ses raccordements. Un ballon à quatre piquages est le montage qui assure le découplage hydraulique : il maintient un débit côté pompe à chaleur même quand les circuits secondaires se ferment (geothermies, relevé du 03/10/2026). Deux piquages seulement ne rendent pas le même service, et c'est la première question à poser.
Repérez ensuite les organes de propreté. En amont de la pompe, un pot de décantation et un filtre à tamis protègent l'échangeur de l'embouage : l'eau d'un circuit n'est jamais parfaitement propre, et ces pièces retiennent ce qui circulerait sinon dans l'appareil (abcclim, relevé du 03/10/2026).
Vérifiez enfin la soupape de pression différentielle si vous avez des robinets thermostatiques : elle maintient le débit dans la pompe quand les têtes se ferment.
En rendez-vous, la formulation qui fait gagner du temps : « Je veux un schéma avec ballon tampon à quatre piquages, filtre à tamis et pot de décantation en amont de la PAC, et une protection de débit si les radiateurs ont des têtes thermostatiques. » Pour trouver un intervenant qualifié, notre page des professionnels du chauffage regroupe les coordonnées utiles.
Les repères d'âge : ce qui change selon la maison et l'installation
L'âge de l'installation déplace le schéma plus que la marque de la pompe. Dans une maison neuve, la régulation du plancher chauffant est généralement assurée par le régulateur de la pompe à chaleur, et non par un régulateur indépendant comme sur certains schémas de principe : le schéma théorique n'est donc pas toujours celui qu'on pose.
En rénovation, l'arbitrage change. Les radiateurs existants, souvent équipés de robinets thermostatiques, imposent une protection de débit, et le remplacement d'une chaudière par une pompe à chaleur laisse parfois en place un réseau ancien, entartré ou emboué. Le filtre et le pot de décantation ne sont alors pas un luxe.
L'âge du réseau compte aussi. Sur un circuit ancien, l'eau chargée de particules attaque l'échangeur, et une pompe à chaleur récente branchée sur un réseau fatigué tombe en panne pour une cause qui ne la concerne pas. Sur une installation récente, la question se déplace vers le réglage : débit primaire, pentes de chauffe, position du ballon.
La date de construction oriente donc : neuf, on vérifie la régulation ; rénovation, l'état du réseau et les protections.
Les signaux qui doivent alerter, et quand appeler un professionnel
Un premier signal est l'absence de vanne d'isolement entre la pompe à chaleur et la soupape. Ce n'est pas un détail de plomberie : aucune vanne ne doit se trouver sur ce tronçon, sous peine de neutraliser la protection.
Un deuxième signal est l'enchaînement de cycles courts. La pompe démarre, chauffe quelques minutes, s'arrête, repart. Ce comportement indique un volume d'eau trop faible ou un découplage mal fait, et il use l'appareil autant qu'il dégrade le confort.
Un troisième signal est le bruit de circulation et les écarts de température entre aller et retour. Des variations de débit et de pression entre circuit primaire et circuit secondaire provoquent des interférences nuisibles aux performances, et ce déséquilibre ne se règle pas en touchant un thermostat.
Un quatrième signal est la mise à l'arrêt par le thermostat de sécurité du plancher chauffant après un cycle d'eau chaude. Le volume tampon existe pour éviter cet arrêt : s'il survient, le dimensionnement ou le raccordement est en cause.
Dans ces quatre cas, le diagnostic demande des relevés de débit et de température, pas une lecture de la notice.
Les erreurs qui aggravent, et comment les éviter
La première erreur est de sous-dimensionner le ballon tampon. En chauffage comme en eau chaude sanitaire, le volume d'eau doit être conséquent pour ne pas perturber le fonctionnement de la pompe : un ballon trop petit laisse revenir les cycles courts qu'on voulait supprimer.
La deuxième est d'empiler les circulateurs pour compenser un mauvais schéma. Un ballon avec échangeur immergé évite de les multiplier et simplifie la régulation.
La troisième est de négliger la propreté du circuit : l'embouage coûte plus cher qu'un filtre posé à l'installation.
La quatrième est de limiter le débit sans mesure. Le surdébit doit être limité, mais un débit primaire inférieur à la somme des débits secondaires déséquilibre tout le réseau.
La cinquième est de choisir l'emplacement du ballon en dernier. L'endroit décide de la longueur des liaisons, donc des pertes. Un ballon bien dimensionné mais mal placé reste une erreur de conception.
Installation : les règles qui ne se négocient pas
Le principe tient en une phrase : respecter un débit primaire dans la pompe à chaleur supérieur à la somme des débits secondaires des circuits. C'est ce qui garantit que l'appareil ne manque jamais d'eau.
| Organe du schéma | Rôle à l'installation |
|---|---|
| Ballon tampon à quatre piquages | Découplage hydraulique et maintien du débit côté pompe à chaleur |
| Soupape de pression différentielle | Maintien du débit quand les robinets thermostatiques se ferment |
| Pot de décantation et filtre à tamis | Protection de l'échangeur contre l'embouage |
| Circulateur à vitesse variable | Remplace la soupape différentielle quand le découplage est assuré |
Sur le calcul du volume, aucun chiffre ne remplace l'étude du logement : on part du volume d'eau minimum exigé par le fabricant, on le compare à ce que contient déjà le réseau, et le ballon comble l'écart. Demandez ce calcul par écrit, avec l'emplacement retenu.
La soupape de pression différentielle peut être remplacée par un circulateur à vitesse variable, puisque le ballon à quatre piquages assure le découplage avec le circuit primaire. Sa mise en marche peut même être automatisée selon un seuil de température extérieure, une fonction que les schémas de principe ne représentent pas.
Production : ce que le schéma change pour l'eau chaude
Le schéma hydraulique ne sert pas qu'au chauffage. En production d'eau chaude sanitaire, le ballon associé à la pompe doit offrir un volume d'eau suffisant, sans quoi la pompe travaille dans de mauvaises conditions et le confort se dégrade aux heures de pointe.
Deux montages se rencontrent : le ballon séparé, relié par le circuit, et le ballon avec échangeur immergé, qui simplifie la régulation. Le second est plus compact, le premier plus souple quand l'installation évolue.
Ce que le schéma ne dit pas, c'est le dimensionnement final : il dépend des occupants, des puisages et du temps de recharge attendu.
FAQ
À quoi sert exactement le ballon tampon sur une pompe à chaleur ?
Il ajoute du volume d'eau pour que la pompe ait toujours de quoi évacuer la chaleur produite, même quand les émetteurs se ferment. Il évite les cycles courts et stabilise la température. Sur un plancher chauffant, il évite aussi l'arrêt par le thermostat de sécurité.
Peut-on se passer de ballon tampon avec des radiateurs existants ?
Parfois, si le volume d'eau du réseau suffit et si les débits sont réglés. Mais des radiateurs à robinets thermostatiques imposent une protection de débit, et une pompe qui module peu supporte mal les petits volumes. Le calcul revient à l'installateur.
Pourquoi installer un filtre et un pot de décantation avant la pompe ?
Parce que l'eau d'un circuit n'est jamais propre : particules et boues viennent encrasser l'échangeur. Une fois emboué, le rendement baisse et le nettoyage coûte plus cher que la protection posée au départ.
Le schéma de la notice suffit-il pour mon installation ?
Rarement. Un schéma de principe ne connaît ni vos radiateurs, ni l'état de votre réseau, ni la place disponible. Il indique une logique, pas un dimensionnement. C'est l'adaptation à votre maison qui fait la différence.
